SF型三分式联轴（SB90-353）

产品分类：立式化工搅拌设备

咨询热线：400-797-0028

产品详情

目前，搅拌轴的轴封有不少采用机械密封结构，这种密结构，当密封泄漏时需及时更换密封环，但现有标准凸缘式和夹壳式联轴器只允许主、从动轴端留有很小的间隙，为此，必须要大幅度提高主动轴或降落从动轴才能卸脱密封环，装拆十分麻烦。三分式联轴器在结构上留出保证装拆密封环座的间隙，既保留凸缘式联轴器容易对中的优点，又兼有夹壳式联轴器装拆方便的长处。更换密封环时只须将从动轴下降6－8毫米，在医药行业中，已逐步推广使用。

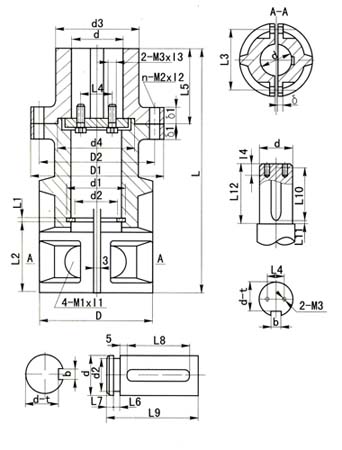

三分式联轴器主要尺寸

标定符号	孔径	许用扭矩	最高转速	L	M1×I1	D	D1	D2	L1	L2	L3	δ	d1	d2	n-M2×I2	D3	d4	L5	δ1	M3×I3	重量（kg)
SF30	30	85	760	230	M12×50	105	125	100	5	55	64	16	38	25	4-M12×50	62	50	65	16	M6×16	9
SF35	35	236	655	256	M12×50	118	145	115	5	71	80	16	43	30	6-M12×50	76	60	65	16	M6×16	15
SF40	40	236	655	256	M12×50	118	145	115	5	71	80	16	48	35	6-M12×50	76	60	65	16	M6×16	15
SF45	45	530	560	285	M12×55	135	170	140	6	83	94	18	57	37	6-M16×60	90	70	80	20	M8×18	23
SF50	50	530	560	285	M12×55	135	170	140	6	83	94	18	62	42	6-M16×60	90	70	80	20	M8×18	23
SF55	55	530	560	285	M12×55	135	170	140	6	83	94	18	67	47	6-M16×60	90	70	80	20	M8×18	23
SF60	60	1400	450	335	M16×65	172	210	180	8	110	124	22	73	50	6-M16×70	120	85	100	24	M10×20	49
SF65	65	1400	450	335	M16×65	172	210	180	8	110	124	22	78	55	6-M16×70	120	85	100	24	M10×20	49
SF70	70	1400	450	335	M16×65	172	210	180	8	110	124	22	83	60	6-M16×70	120	85	100	24	M10×20	49
SF80	80	2650	405	375	M16×65	185	235	200	10	121	138	24	94	70	6-M16×80	130	110	125	28	M12×25	61
SF90	90	5200	350	445	M20×90	230	290	245	10	146	160	30	105	80	6-M20×95	160	125	170	32	M12×25	99
SF95	95	5200	350	445	M20×90	230	290	245	10	146	160	30	105	80	6-M20×95	160	125	170	32	M12×25	99
SF100	100	5200	350	445	M20×90	230	290	245	10	146	160	30	115	90	6-M20×95	160	125	170	32	M12×25	99
SF110	110	9000	310	535	M24×120	260	305	250	12	172	190	38	125	100	6-M24×100	190	150	230	35	M12×25	172
SF125	125	9000	300	555	M24×120	260	305	250	12	172	190	38	140	115	6-M24×100	190	150	230	35	M12×25	172
SF130	130	15000	250	605	M24×140	280	325	270	14	193	210	42	146	118	6-M24×110	200	180	230	40	M16×30	290
SF140	140	15000	250	605	M24×140	300	340	290	14	193	230	42	158	128	6-M24×110	220	200	230	40	M16×30	290
SF150	150	28000	200	685	M30×200	340	360	300	16	218	260	48	170	134	8-M24×120	230	210	250	45	M16×30	488
SF160	160	28000	200	685	M30×200	340	380	320	16	218	260	48	180	144	8-M24×120	250	220	250	45	M16×30	488
SF180	180	31000	150	740	M30×200	380	410	350	18	244	300	52	204	162	8-M30×150	280	250	280	50	M20×35	511
SF200	200	33750	150	765	M30×220	420	440	380	20	280	340	56	228	182	8-M30×160	310	280	300	55	M20×35	643

标定符号	d K6	夹壳部分轴头尺寸					凸缘部分轴头尺寸						共有尺寸
标定符号	d K6	d2	L6	L7	L8	L9	L10	L11	L12	L4	M3	l4	b	t
SF30	30	25	5	4	45	70	45	3	51	20	M6	18	8	4
SF35	35	30	5	4	55	85	56	3	61	20	M6	18	10	5
SF40	40	35	5	4	55	85	56	3	61	20	M6	18	12	5
SF45	45	37	6	5	70	100	70	3	75	25	M8	20	14	5.5
SF50	50	42	6	5	70	100	70	3	75	25	M8	20	14	5.5
SF55	55	47	6	5	70	100	70	3	75	25	M8	20	16	6
SF60	60	50	8	6	100	130	90	3	95	30	M10	25	18	7
SF65	65	55	8	6	100	130	90	3	95	30	M10	25	18	7
SF70	70	60	8	6	100	130	90	3	95	35	M10	25	20	7.5
SF80	80	70	10	8	110	145	110	5	120	35	M12	30	22	9
SF90	90	80	10	8	140	170	160	3	165	50	M12	30	25	9
SF95	95	85	10	8	140	170	160	3	165	50	M12	30	25	9
SF100	100	90	10	8	140	170	160	3	165	50	M12	30	28	10
SF110	110	100	12	10	160	200	220	2	224	50	M12	30	28	10
SF125	125	115	12	10	160	200	220	2	224	50	M12	30	32	11
SF130	130	118	14	12	180	225	220	2	224	60	M16	35	32	11
SF140	140	128	14	12	180	225	220	2	224	60	M16	35	36	12
SF150	150	134	16	14	200	155	220	5	230	60	M16	35	36	12
SF160	160	144	16	14	200	255	220	5	230	60	M16	35	40	13
SF180	180	162	18	16	230	285	250	5	260	60	M20	40	45	15
SF200	200	182	20	18	270	325	270	5	280	60	M20	40	45	15
