传动轴，搅拌轴
产品分类： 立式化工搅拌设备
咨询热线：400-797-0028

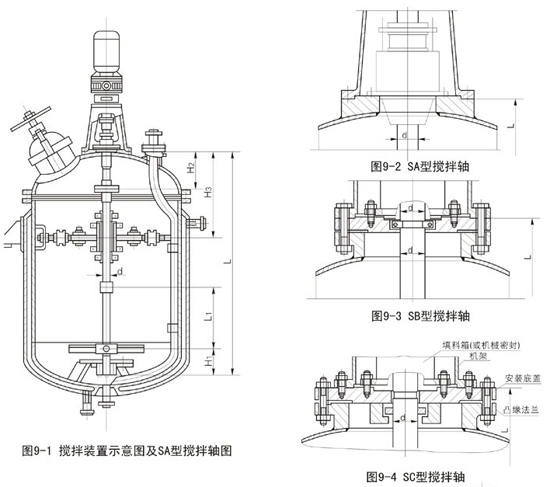

为方便设计和安装调试，在选用减速机、机架、联轴器，机械密封或填料箱、搅拌器后，可根据搅拌轴主参数d和L来选择搅拌轴，几家安装平面以上的搅拌轴尺寸由我公司根据所选机架来协调，无须设计单位出图。
 |
|
| 搅拌轴材质代号 | |
| 中间轴承中点至机架安装平面巨力（无釜内联轴器，省略） | |
| 带釜内联轴器分界面至机架安装平面巨力（无釜内联轴器，省略） | |
| 搅拌轴末端至最下层搅拌器中点距离 | |
| L/L1/L2-L为机架底平面至搅拌轴末端总长，L1、L2为搅拌器之间距离（只有一层L1，L2省略，有二层的L2省略） | |
| 搅拌轴直径 | |
| 搅拌轴釜内部分的联结形式（C：配DT型刚性凸缘联轴器；D：配JQ或JJQ型夹壳联轴器；E：带焊接法兰式联轴器；F：带整体法兰式联轴器；G：整体轴，无釜内联轴器） | |
| 搅拌轴型式（A：不带搁圈；B：带搁圈，上装式；C：带搁圈，下装式） | |
| 搅拌轴代号 |
釜内轴头尺寸表
|
d
|
30
|
35
|
40
|
45
|
50
|
55
|
60
|
65
|
70
|
80
|
90
|
95
|
100
|
110
|
120
|
125
|
130
|
140
|
160
|
|
d1
|
25
|
30
|
35
|
40
|
45
|
50
|
55
|
60
|
65
|
75
|
85
|
90
|
90
|
100
|
110
|
115
|
120
|
125
|
140
|
|
d2
|
105
|
105
|
110
|
120
|
130
|
140
|
145
|
150
|
170
|
185
|
195
|
200
|
220
|
240
|
280
|
285
|
290
|
310
|
340
|
|
d3
|
70
|
70
|
75
|
85
|
95
|
105
|
110
|
115
|
125
|
140
|
150
|
155
|
170
|
190
|
210
|
215
|
220
|
235
|
265
|
|
s
|
25
|
25
|
25
|
25
|
25
|
30
|
30
|
30
|
35
|
35
|
35
|
35
|
40
|
40
|
45
|
45
|
45
|
50
|
60
|
|
n-M1
|
6-M12
|
6-M16
|
6-M20
|
8-M20
|
8-M24
|
8-M30
|
8-M36
|
||||||||||||
|
H2
|
250
|
250
|
250
|
250
|
350
|
350
|
480
|
480
|
480
|
550
|
580
|
580
|
650
|
700
|
750
|
800
|
800
|
900
|
1000
|
附表-金属材料代号
|
代号
|
S1
|
S2
|
S3
|
S4
|
|
材料牌号
|
OCr18Ni11Ti(321)(1Cr18Ni9Ti)
|
OCr17Ni12Mo2(316)
|
OCr18Ni9(304)
|
OOCr19Ni11(304L)
|
|
代号
|
S5
|
S6
|
S6
|
S8
|
|
材料牌号
|
OOCr17Ni14Mo2(316L)
|
OCr18Ni12Mo2Ti
|
OCr18nI14Mo2Cul(316Cu)
|
OCr19Ni13Mo3(317)
|
|
代号
|
T1
|
T2
|
T3
|
T4
|
|
材料牌号
|
O235
|
20-35
|
20R 20g
|
45
|
|
代号
|
T5
|
T6
|
T7
|
T8
|
|
材料牌号
|
16Mng 16ZMnR
|
15MnVg 15MnVR
|
20Cr
|
40Cr
|
