MLL-I型分体式制动轮梅花形弹性联轴器（GB5272-85）

产品分类：立式化工搅拌设备

咨询热线：400-797-0028

产品详情

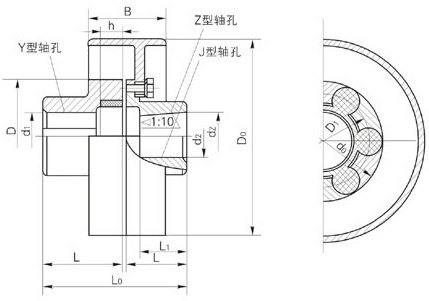

MLL－Ⅰ型分体式制动轮梅花形弹性联轴器主要技术参数

型号	许用转矩MP/(N·m)			许用转速mp/(r·min)	轴孔直径 d1/mm, d2/mm, d3/mm	轴孔长度		L0 mm	D0 mm	B mm	D mm	D1 mm	d0 mm	h mm	转动惯量 kg·m2	质量 kg	许用位移
	弹性件硬度HA					Y型	J、Z型
	≥75	≥85	≥94			L mm	L1 mm										径向 mm	轴向 mm	角向
MLL4-Ⅰ-160	140	250	400	4750	25,28	62	44	151	160	70	105	72	100	20	2.0	8.5	0.8	2.5	2°00`
					30,32,35,38	82	60	191
					40,42	112	84	251
MLL4-Ⅰ-200				3800	25,28	62	44	151	200	85					3.8	9.5
					30,32,35,38	82	60	191
					40,42	112	84	251
MLL5-Ⅰ-200	250	400	800	3800	30,32,35,38	82	60	197	200	85	125	90	122	25	5.75	13.8	1.0	3.0	1°30`
					40,42,45,48	112	84	257
MLL6-Ⅰ-200	400	630	1120	3800	35,38	82	60	203	200	85	145	104	140	30	6.70	16.7
					40,42,45,48,50,55	112	84	263
MLL6-Ⅰ-250				3050	35,38	82	60	203	250	105					13.50	21.7
					40,42,45,48,20,55	112	84	263
MLL7-Ⅰ-250	710	1120	2240	3050	45,48,50,55	112	84	265	250	105	170	130	166	30	15.25	26.3		3.5
					60,63,55	142	107	325
MLL7-Ⅰ-315	710	1120	2240	2400	45,48,50,55	112	84	265	315	135	170				35.0	34.7
					60,63,65,70,71,75	142	107	325
MLL8-Ⅰ-315	1120	1800	3550	2400	50,55	112	84	272	315	135	200	156	196	35	45.9	47.3	1.5	4.0
					60,63,65,70,71,75	142	107	332
MLL8-Ⅰ-400				1900	50,55	112	84	272	400	170					98.0	61.3
					60,63,65,70,71,75	142	107	332
MLL9-Ⅰ-400	1800	2800	5600	1900	60,63,65,70,71,75	142	107	334	400	170	230	180	225	35	132.5	84		4.5	1°00`
					80,85,90,95	172	132	394
MLL9-Ⅰ-500	1800	2800	5600	1500	60,63,65,70,72,75	142	107	334	500	210	230				270	108
					80,85,90,95	172	132	394
MLL10-Ⅰ-500	2800	4500	9000	1500	70,71,75	142	107	344	500	210	260	205	255	45	330	132		5.0
					80,85,90,95	172	132	394
					100,110	212	167	484
MLL11-Ⅰ-630	4000	6300	12500	1200	80,85,90,95	172	132	411	630	265	300	245	295	50	782	197	1.8
					100,110	212	167	484
MLL12-Ⅰ-710	7100	11200	20000	1050	90,95	172	132	417	710	300	360	300	356	55	1069	212
					100,110,120,125	212	167	497
					130	252	202	577
MLL13-Ⅰ-800	8000	12500	25000	950	100,110,120,125	212	167	497	800	340	400	335	391	55	1920	294
