GIICLD型鼓形齿式联轴器（JB/ZQ4380-86）

产品分类：立式化工搅拌设备

咨询热线：400-797-0028

产品详情

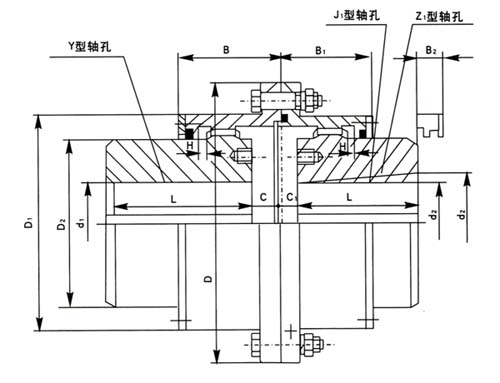

GIICLD型鼓形齿式联轴器基本参数和主要尺寸

型号	公称扭矩 Tn (N·m)	许用转速 [n] (r/min)	轴孔直径 d1 d2		轴孔长度		D	D1	D2	C	C1	H	B	B1	B2	转动惯量 (kg·m)	润滑脂容量 (ml)	重量(kg)
					Y	Z1 J1
					L
GIICLD1	1000	4000	22 24		52	38	127	95	75	33	6	2	66	45	42	0.041	107	7.2
			25 28		62	44										0.041		7.2
			30 32 35 38		82	60										0.044		7.8
			40 42 45 48 50 55 56		112	84										0.047		9.6
GIICLD2	1600	4000	38		82	60	149	116	90	33	6.5	2	70	49	42	0.085	137	11.2
			40 42 45 48 50 55 56		112	84										0.097		14
			60 63 65		142	107										0.106		16.4
GIICLD3	2800	4000	40 42 45 48 50 55 56		112	84	167	134	105	40	7	2.5	80	54	42	0.16	201	17.2
			60 63 70 71 75		142	107										0.19		22.4
GIICLD4	4500	4000	45 48 50 55 56		112	84	187	153	125	41	7.5	2.5	81	55	42	0.29	238	25.2
			60 63 70 71 75		142	107										0.33		26.4
			80 85 90		172	132										0.38		35.6
GIICLD5	6300	3750	50 55 56		112	84	204	170	140	45	7.5	2.5	89	59	42	0.45	398	31.6
			60 63 65 70 71 75		142	107										0.51		38
			80 85 90 95		172	132										0.58		41.6
			100	105*	212	167										0.67		53.9
GIICLD6	9000	3300	55 56		112	84	230	186	155	52	8.5	3	106	71	47	0.75	465	40.5
			60 63 65 70 71 75		142	107										0.840		49.8
			80 85 90 95		172	132										0.94		56.3
			100 110	115*	212	167										1.07		67.5
GIICLD7	14000	3000	60 63 65 70 71 75		142	107	256	212	180	57	9	3	112	73	47	1.43	561	63.9
			80 85 90 95		172	132										1.60		74.7
			100 110 120		212	167										1.85		88
			130	135*	252	202										2.11		106.7
GIICLD8	20000	2650	65 70 71 75		142	107	287	239	200	49	8.5	3.5	112	82	47	2.24	734	81.7
			80 85 90 95		172	132										2.51		95.5
			100 110 120		212	167										2.88		114
			130 140 150		252	202										3.25		123
GIICLD9	31500	2350	70 71 75		142	107	325	276	235	59	9.5	3.5	125	85	47	4.31	956	112
			80 85 90 95		172	132										4.83		130
			100 110 120		212	167										5.53		156
			130 140 150		252	202										6.24		181
			160 170	175*	302	242										7.08		212
GIICLD10	45000	2100	75		142	107	362	313	270	76	11	4	149	95	49	7.88	1320	161
			80 85 90 95		172	132										9.52		172
			100 110 120		212	167										9.52		206
			130 140 150		252	202										10.25		239
			160 170 180		302	242										12.22		280
			190 200		352	282										13.69		319

注：1、联轴器轴孔组合有Z1/J1、Y/J1。

2、带“*”号的轴孔直径新设计时不用。
