214、215型带衬套及冷却水套铸铁填料箱
产品分类： 立式化工搅拌设备
咨询热线：400-797-0028
214型带衬套及冷却水套铸铁填料想（Pg 6）（HG5-214-81）
本标准为 化学、制药、染料等工业反应釜搅拌轴使用的轴封装置，其公称压力≤6kgf/cm2.适用于需要填料箱起支承作用以及温度≥100℃或转轴线速度≥1m/s.
215型带衬套铸铁填料箱（Pg6）（HG5-215-81）
本标准为化学、制药、染料等工业反应釜搅拌轴使用的轴封装置，其公称压力≤6kgf/cm2。适用于需要填料箱起支承作用一级介质温度<100℃或转轴线速度≤1m/s。

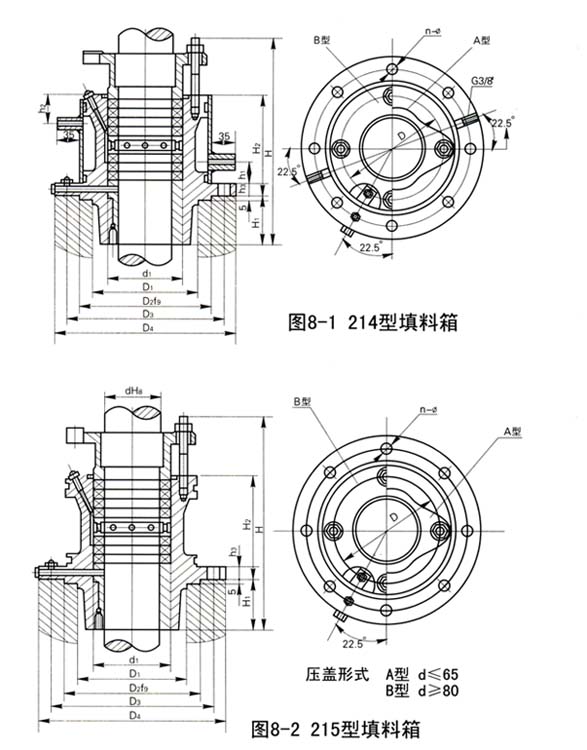

图8-2 215型填料箱
214、215型填料箱主要尺寸
|
d
|
d1
|
D
|
D1
|
D2
|
D3
|
D4
|
H1
|
H2
|
H3
|
h1
|
h2
|
h3
|
法兰螺栓孔
|
压盖螺柱
|
重量
|
|||
|
n
|
Ф
|
数量
|
直径
|
HG521481
|
HG521581
|
|||||||||||||
|
30
|
50
|
80
|
80
|
116
|
150
|
185
|
195
|
14
|
119
|
25 |
30
|
15
|
4
|
18
|
2
|
M12
|
10.5
|
8.8
|
|
40
|
60
|
90
|
100
|
135
|
170
|
205
|
205
|
24
|
119
|
25 |
30
|
15
|
4
|
18
|
2
|
M12
|
13.2
|
11.2
|
|
50
|
76
|
105
|
125
|
164
|
200
|
235
|
251
|
32
|
146
|
25 |
30
|
17
|
8
|
18
|
2
|
M16
|
21.0
|
17.6
|
|
65
|
91
|
120
|
125
|
164
|
200
|
235
|
266
|
47
|
146
|
25 |
30
|
17
|
8
|
18
|
2
|
M16
|
22.5
|
19.2
|
|
80
|
106
|
145
|
150
|
188
|
225
|
260
|
280
|
62
|
146
|
29 |
34
|
17
|
8
|
18
|
4
|
M12
|
32.4
|
27.9
|
|
95
|
127
|
165
|
175
|
217
|
255
|
290
|
331
|
75
|
173
|
29 |
35
|
19
|
8
|
18
|
4
|
M16
|
46.6
|
41.3
|
|
110
|
142
|
185
|
200
|
245
|
280
|
315
|
346
|
90
|
173
|
29 |
35
|
19
|
8
|
18
|
4
|
M16
|
52.8
|
49.8
|
|
130
|
162
|
210
|
225
|
271
|
305
|
340
|
366
|
110
|
173
|
29 |
35
|
22
|
8
|
18
|
4
|
M16
|
70.9
|
61.8
|
|
140
|
178
|
220
|
250
|
271
|
305
|
340
|
398
|
120
|
193
|
29 |
35
|
22
|
12
|
18
|
4
|
M16
|
85
|
76
|
|
160
|
200
|
245
|
260
|
309
|
335
|
375
|
420
|
130
|
200
|
30 |
35
|
24
|
12
|
18
|
6
|
M16
|
111
|
99
|
|
180
|
220
|
265
|
260
|
309
|
335
|
375
|
440
|
150
|
200
|
30 |
35
|
24
|
12
|
18
|
6
|
M16
|
120
|
110
|
|
200
|
240
|
290
|
300
|
363
|
395
|
440
|
460
|
170
|
200
|
30 |
35
|
26
|
12
|
22
|
6
|
M16
|
140
|
126
|
