DF型带短节联轴器（HG21569、1-95）

产品分类：立式化工搅拌设备

咨询热线：400-797-0028

产品详情

1、DF型带短节联轴器适用于XD系列机架的减速机输出轴与搅拌轴之间的联结及XS型双支点机架双支点之间轴的联结。其长度L，L0也可根据用户要求变更。

2、DT型刚性凸缘联轴器与GT型类似增加了轴向止推定位装置。

3、允许采用不同孔径不同配合长度的组合。型号后请加注A，B或C以确定L0，L1。

4、型号后加注材料代号。

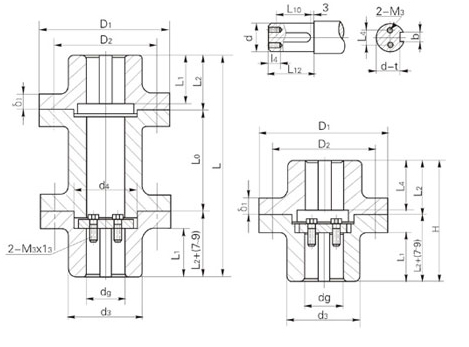

1、DF型带短节联轴器主要尺寸

标定符号	轴径 dg	许用扭矩 N·m	最高转速	δ1	M3*l3	D2	D2	d3	d4	L			L0			L1	L2	L10	L12	L4	b	t	重量kg
标定符号	轴径 dg	许用扭矩 N·m	最高转速	δ1	M3*l3	D2	D2	d3	d4	A	B	C	A	B	C	L1	L2	L10	L12	L4	b	t	A	B	C
DF20	20	46	2200	14	M5*12	120	95	50	40	272	352	227	155	235	110	50	55	45	48	12	6	3.5	13	17	12
DF25	25	70	22000	14	M5*12	120	95	55	45	272	352	227	155	235	110	50	55	45	48	17	8	4	13	17	12
DF30	30	87	2200	16	M6*16	120	95	62	50	272	352	227	155	235	110	50	55	45	48	20	8	4	13	17	12
DF35	35	236	2150	16	M6*16	130	105	76	60	301	376	251	160	250	110	60	67	55	58	20	10	5	19	22	17
DF40	40	236	2150	16	M6*16	130	105	76	60	301	376	251	160	250	110	60	67	55	58	20	12	5	19	22	17
DF45	45	355	1960	20	M8*18	155	125	90	70	339	429	279	170	260	110	70	81	60	68	25	14	5.5	30	38	26
DF50	50	470	1960	20	M8*18	170	140	90	70	339	429	279	170	260	110	70	81	60	68	25	14	5.5	36	44	32
DF55	55	730	1940	20	M8*18	170	140	90	70	383	508	313	180	305	110	85	98	75	83	25	16	6	46	60	39
DF60	60	1000	1870	24	M10*20	210	180	120	85	412	538	343	180	305	110	100	112	90	98	30	18	7	53	64	45
DF65	65	1200	1790	24	M10*20	210	180	120	85	413	538	343	180	305	110	100	112	90	98	30	18	7	53	64	45
DF70	70	1400	1720	24	M10*20	210	180	120	85	413	538	343	180	305	110	100	112	90	98	35	20	7.5	53	64	51
DF75	75	2150	1660	24	M10*20	215	185	120	85	451	566	371	190	305	110	110	126	100	108	35	20	7.5	61	73	62
DF80	80	2700	1630	28	M12*25	235	200	130	110	471	586	401	190	305	120	120	136	110	118	35	22	9	72	88	62
DF85	85	3400	1590	28	M12*25	235	200	130	110	471	586	401	190	305	120	120	136	110	118	50	22	9	72	88	68
DF90	90	4120	1590	32	M12*35	235	200	140	125	501	646	411	220	365	130	120	136	110	118	50	25	9	81	101	86
DF95	95	5200	1570	32	M12*25	265	220	160	125	521	666	441	220	365	140	130	146	120	128	50	25	9	93	120	86
DF100	100	5800	1470	32	M12*25	265	220	160	125	521	666	441	220	365	140	130	146	120	128	50	28	10	93	120	135
DF110	110	9000	1360	35	M12*25	290	245	180	150	569	694	479	240	365	150	140	160	130	138	50	28	10	153	187	183
DF120	120	12500	1260	38	M12*25	330	275	190	160	599	724	519	240	365	160	155	175	140	153	60	32	11	198	235	183
DF125	125	16000	1240	38	M16*30	330	275	200	180	599	724	519	240	365	160	155	175	140	153	60	32	11	198	235	183
DF130	130	16000	1240	40	M16*30	330	275	200	180	599	724	519	240	365	160	155	175	140	153	60	32	11	198	235	256
DF140	140	19000	1225	40	M16*30	360	305	220	200	647	762	577	250	365	180	170	194	160	168	60	36	12	278	323	360
DF150	150	30000	1200	45	M16*30	380	320	240	210	711	826	671	250	365	210	200	226	190	198	60	36	12	381	424	360
DF160	160	30000	1200	45	M16*30	380	320	240	210	711	826	671	250	365	210	200	226	190	198	60	40	13	381	424	360
DF180	180	31000	1200	50	M20*40	410	350	280	240	830	980	780	280	430	230	240	270	230	238	60	45	15	431	454	410
DF200	200	33750	1200	55	M20*40	440	360	310	270	830	980	780	280	430	230	240	270	230	238	60	45	15	481	508	470

2、DT型刚性凸缘联轴器高度尺寸H（其余尺寸同DF型）

dg	20 25 30	35 40	45 50	55	60 65 70	75	80 85 90	95 100	110	120 125 130	140	150 160	180	200
H	117	141	169	203	233	261	281	301	329	359	397	461	550	550
