TB型HG5-251-69标机架
产品分类： 立式化工搅拌设备
咨询热线：400-797-0028

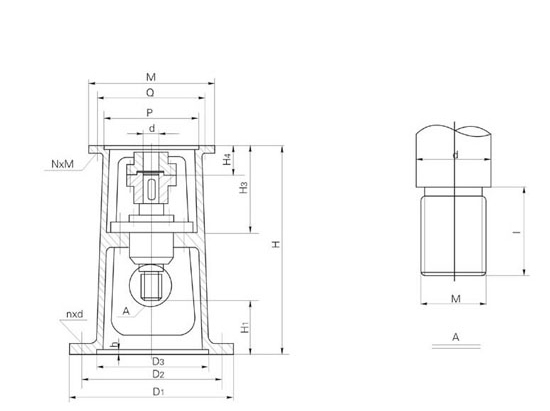

2、HG65-251-69标单支点机架主要参数及尺寸
|
机架 型号 |
反应罐 （立升） |
减速机 BLD |
反应罐连接处 | H | H1 | H3 | H4 | 搅拌轴连接处 | 减速机连接处 | ||||||||||
| D1 | D2 | D3 | n×d | h | M | I | d | P | N×M | D | Q | M | |||||||
| TB1 |
50 100 |
B1 | 260 | 220 | 190 | 3×14 | 7 | 514 | 110 | 185 | 75 | 33×2 | 50 | 40 | 170 | 6×10 | 35 | 200 | 230 |
| TB2 | 200 | B1 | 305 | 280 | 220 | 3×14 | 7 | 514 | 140 | 185 | 80 | 42×3 | 60 | 50 | 170 | 6×10 | 35 | 200 | 230 |
| TB3 | 300 | B2 | 335 | 300 | 250 | 3×18 | 7 | 530 | 190 | 210 | 94 | 42×3 | 70 | 50 | 200 | 6×10 | 45 | 230 | 260 |
| TB3 | 500 | B2 | 335 | 300 | 250 | 3×18 | 7 | 530 | 190 | 210 | 94 | 48×3 | 70 | 60 | 200 | 6×10 | 45 | 230 | 260 |
| TB4 | 1000 | B3 | 442 | 400 | 345 | 4×26 | 7 | 675 | 200 | 250 | 100 | 60×4 | 80 | 70 | 270 | 6×12 | 55 | 310 | 340 |
| TB4 | 1500 | B3 | 442 | 400 | 345 | 4×26 | 7 | 675 | 200 | 250 | 100 | 65×4 | 85 | 76 | 270 | 6×12 | 55 | 310 | 340 |
| TB4 | 2000 | B3 | 442 | 400 | 345 | 4×26 | 7 | 675 | 200 | 250 | 100 | 78×4 | 90 | 89 | 270 | 6×12 | 55 | 310 | 340 |
| TB5 | 3000 | B4 | 460 | 400 | 345 | 4×26 | 7 | 720 | 200 | 250 | 120 | 78×4 | 90 | 89 | 320 | 8×14 | 70 | 360 | 400 |
| TB5 | 5000 | B4 | 548 | 500 | 435 | 4×30 | 7 | 736 | 200 | 250 | 120 | 78×4 | 100 | 95 | 320 | 8×14 | 70 | 360 | 400 |
