花板孔桨式搅拌器
产品分类： 立式化工搅拌设备
咨询热线：400-797-0028
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法:
 |
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |
花板孔桨式搅拌器
花板孔整体桨式FJ
花板孔可拆桨式FCJ
本类搅拌器桨叶形状特别，左右两桨叶一高一低，不以轴对称，在上下方向搅动范围大，桨叶上多圆孔，能在低转速，层流条件下产生较好的微观剪切效应，是一些行业的专用搅拌器，常用于纤维物料的操作，也可摆动操作，常用转速n=1-80rpm

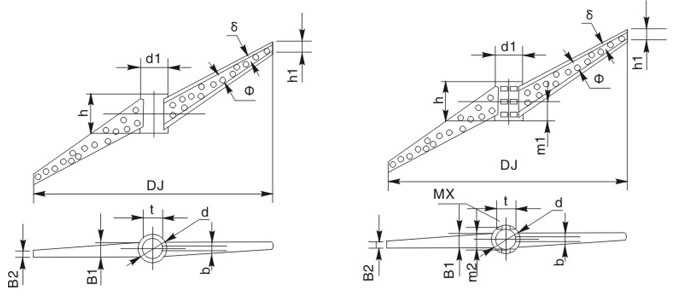

花板孔桨式搅拌器主要尺寸
| DJ | d | d1 | h | m1 | m2 | MX | B1 | B2 | h1 | φ | 键槽 | δ | 重量 | |||
| b | t | 不锈钢 | 碳钢 | 不锈钢 | 碳钢 | |||||||||||
| 250 | 30 | 60 | 55 | 6 | 42 | 4 | 16 | 5 | 8 | 33.3 | 1 | 1.5 | 1.06 | 1.12 | ||
| 280 | 35 | 70 | 60 | 6 | 50 | 4 | 18 | 6 | 10 | 38.3 | 1 | 1.5 | 1.56 | 1.64 | ||
| 320 | 40 | 75 | 70 | 6 | 54 | 4 | 20 | 7 | 12 | 43.3 | 1 | 1.5 | 1.98 | 2.09 | ||
| 360 | 45 | 80 | 75 | 8 | 56 | 6 | 22 | 7 | 14 | 48.8 | 1.5 | 2 | 2.48 | 2.60 | ||
| 400 | 50 | 85 | 80 | 8 | 60 | 6 | 24 | 8 | 14 | 53.8 | 1.5 | 2 | 2.85 | 3.00 | ||
| 450 | 55 | 90 | 90 | 8 | 64 | 6 | 26 | 9 | 16 | 59.4 | 1.5 | 2 | 3.44 | 3.62 | ||
| 500 | 60 | 100 | 95 | 10 | 70 | 6 | 28 | 9 | 18 | 64.4 | 1.5 | 2 | 4.51 | 4.73 | ||
| 560 | 65 | 105 | 105 | 10 | 75 | 8 | 30 | 10 | 15 | 69.4 | 2 | 3 | 5.64 | 6.21 | ||
| 630 | 70 | 110 | 120 | 10 | 78 | 8 | 32 | 10 | 20 | 74.9 | 2 | 3 | 6.81 | 7.49 | ||
| 710 | 75 | 120 | 130 | 10 | 86 | 8 | 34 | 11 | 20 | 79.9 | 2 | 3 | 8.87 | 9.71 | ||
| 800 | 80 | 135 | 140 | 45 | 111 | 12 | 92 | 8 | 36 | 12 | 22 | 85.4 | 2 | 3 | 12.5 | 13.5 |
| 900 | 85 | 140 | 160 | 50 | 116 | 12 | 96 | 8 | 38 | 13 | 22 | 90.4 | 2 | 3 | 14.9 | 16.1 |
| 1000 | 90 | 150 | 170 | 55 | 126 | 12 | 102 | 12 | 40 | 13 | 25 | 95.4 | 3 | 4 | 19.9 | 22.3 |
| 1120 | 100 | 160 | 190 | 60 | 136 | 12 | 112 | 12 | 43 | 14 | 28 | 106.4 | 3 | 4 | 24.3 | 26.1 |
| 1250 | 110 | 180 | 210 | 65 | 152 | 16 | 120 | 12 | 48 | 15 | 28 | 116.4 | 3 | 4 | 33.5 | 35.7 |
| 1400 | 120 | 190 | 235 | 75 | 162 | 16 | 130 | 12 | 54 | 16 | 32 | 127.4 | 3 | 4 | 40.3 | 43.0 |
| 1600 | 130 | 200 | 265 | 85 | 172 | 16 | 140 | 12 | 61 | 18 | 32 | 137.4 | 3 | 4 | 48.9 | 52.3 |
| 1800 | 140 | 210 | 300 | 95 | 182 | 16 | 148 | 15 | 69 | 21 | 36 | 148.4 | 3 | 4 | 59.0 | 63.1 |
| 2000 | 150 | 220 | 335 | 105 | 192 | 16 | 156 | 15 | 77 | 23 | 36 | 158.4 | 4 | 5 | 75.5 | 80.4 |
| 2240 | 160 | 240 | 375 | 120 | 206 | 20 | 166 | 15 | 86 | 26 | 40 | 169.4 | 4 | 5 | 101 | 107 |
| 2500 | 170 | 250 | 420 | 130 | 216 | 20 | 176 | 15 | 96 | 30 | 40 | 179.4 | 4 | 5 | 119 | 126 |
| 2800 | 180 | 260 | 470 | 150 | 226 | 20 | 186 | 15 | 107 | 32 | 45 | 190.4 | 4 | 5 | 144 | 154 |
| 3150 | 190 | 270 | 530 | 170 | 236 | 20 | 196 | 18 | 120 |
35 |
45 | 200.1 | 5 | 6 | 181 | 192 |
| 3550 | 200 | 280 | 600 | 190 | 246 | 20 | 206 | 18 | 136 | 40 | 45 | 210.4 | 5 | 6 | 217 | 230 |
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
