四叶旋桨式搅拌器
产品分类： 立式化工搅拌设备
咨询热线：400-797-0028
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
 |
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |
四叶旋桨式搅拌器

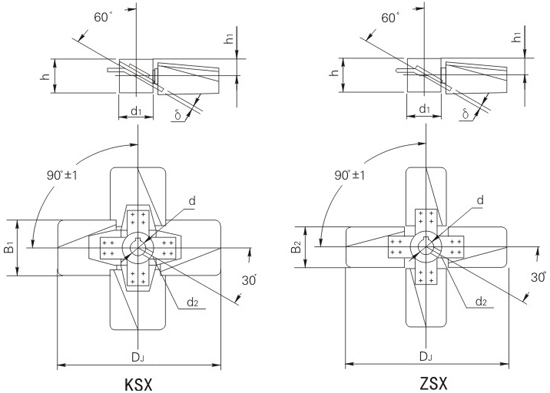

四宽叶可拆旋桨式－KSX、四窄叶可拆旋桨式－ZSX
四叶旋桨式搅拌器具有与三叶旋桨式同样的特性和应用场合，但循环能力相对较大，动力消耗相对也较大，更适宜于更大输入功率的情况，宽叶之下可多存些气体，使气全分散更平稳，所以在发酵罐中的使用趋势增多，常用介质粘度范围μ＜104cP，常用运转速度n＝30－500rpm，常用尺寸DJ/D＝0.2－0.5，窄叶B/DJ＝0.2，宽叶B/DJ＝0.4，常用左旋，可做成右旋。
四叶旋桨式搅拌器主要参数
| J | d | d1 | h | B1 | B2 | h2 | d2 | δ | 重量(kg)（不锈钢/碳钢） | ||
| 不锈钢 | 碳钢 | KSX | ZSX | ||||||||
| 200 | 25 | 50 | 50 | 80 | 40 | 20 | M6 | 3 | 4 | 2.404/2.698 | 1.842/1.872 |
| 220 | 30 | 60 | 60 | 80 | 44 | 20 | M6 | 3 | 4 | 3.776/3.858 | 2.784/2.778 |
| 250 | 35 | 70 | 70 | 100 | 50 | 20 | M8 | 4 | 6 | 5.064/5.176 | 4.035/4.148 |
| 280 | 40 | 75 | 75 | 112 | 56 | 20 | M8 | 4 | 6 | 6.32/6.452 | 4.206/4.386 |
| 320 | 45 | 80 | 80 | 128 | 64 | 25 | M8 | 6 | 8 | 7.41/7.643 | 5.994/6.214 |
| 360 | 50 | 85 | 85 | 144 | 72 | 25 | M8 | 6 | 8 | 8.558/8.906 | 6.434/6.774 |
| 400 | 55 | 90 | 90 | 160 | 80 | 25 | M10 | 8 | 10 | 12.494/13.646 | 8.176/8.6 |
| 450 | 60 | 100 | 100 | 180 | 90 | 25 | M10 | 8 | 10 | 15.32/16.81 | 9.576/10.15 |
| 500 | 65 | 105 | 105 | 200 | 100 | 25 | M12 | 8 | 10 | 17.83/19.75 | 13.05/13.73 |
| 560 | 70 | 110 | 110 | 224 | 112 | 25 | M12 | 10 | 12 | 24.44/27 | 17.89/18.71 |
| 630 | 75 | 120 | 120 | 252 | 126 | 30 | M12 | 10 | 12 | 30.07/32.83 | 20.99/22.09 |
| 710 | 80 | 130 | 130 | 284 | 142 | 30 | M12 | 10 | 12 | 41.94/46.03 | 25.26/26.78 |
| 800 | 85 | 140 | 140 | 320 | 160 | 30 | M12 | 12 | 14 | 53.43/58.63 | 34.64/36.4 |
| 900 | 90 | 150 | 150 | 360 | 180 | 30 | M12 | 12 | 14 | 75.24/82.17 | 43.28/45.55 |
| 1000 | 100 | 160 | 160 | 400 | 200 | 30 | M12 | 12 | 14 | 89.01/97.56 | 54.81/57.08 |
| 1120 | 110 | 180 | 180 | 448 | 224 | 30 | M12 | 14 | 16 | 127.6/137.9 | 73.07/76.25 |
| 1250 | 120 | 190 | 190 | 500 | 250 | 30 | M16 | 14 | 16 | 154/167.3 | 88.73/92.84 |
| 1400 | 130 | 200 | 200 | 560 | 280 | 30 | M16 | 14 | 16 | 207.9/224.8 | 115.41/120.5 |
| 1600 | 140 | 210 | 210 | 640 | 320 | 30 | M16 | 16 | 18 | 263.5/286.3 | 158.7/165.2 |
| 1800 | 150 | 220 | 220 | 720 | 360 | 35 | M16 | 16 | 18 | 363392.2 | 195.4/204 |
| 2000 | 160 | 240 | 240 | 800 | 400 | 35 | M16 | 16 | 18 | 451.1/487.4 | 236.1/249 |
| 2240 | 170 | 250 | 250 | 896 | 448 | 35 | M18 | 18 | 20 | 607.4/653.5 | 318.8/336.37 |
| 2500 | 180 | 260 | 260 | 100 | 500 | 40 | M18 | 18 | 20 | 746.9/805.2 | 390.9/413.3 |
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
