三窄叶旋桨式搅拌器
产品分类： 立式化工搅拌设备
咨询热线：400-797-0028
本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
 |
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |
三窄叶整体旋桨式－ZHX、三窄叶可拆旋桨式－ZCX、三窄叶稳定环旋桨式－ZWX
三窄叶旋桨式搅拌器也是常用的旋桨式搅拌器，性能、应用都相似，相对于宽叶旋桨式，它的排出流量最小些，输入功率小些，常用介质粘度范围μ＜10000cP，常用运转速度n＝60－500rpm，常用尺寸DJ/D＝0.2－0.5，B/DJ＝0.2，常用左旋，可做成右旋。

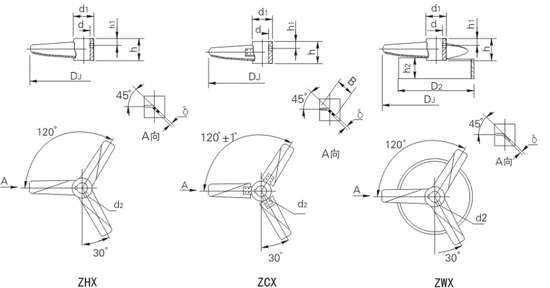

三窄叶旋桨式搅拌器主要尺寸
| DJ | d | d1 | h | B | h1 | d2 | H2 | D2 | δ | 重量(kg)（不锈钢/碳钢） | ||
| 不锈钢/碳钢 | ZHX | ZWX | ZCX | |||||||||
| 200 | 25 | 50 | 50 | 40 | 20 | M6 | 30 | 135 | 3/4 | 0.97/0.98 | 1.272/1.380 | 1.57/1.58 |
| 220 | 30 | 60 | 60 | 44 | 20 | M6 | 35 | 150 | 3/4 | 1.5/1.47 | 1.891/1.988 | 2.4/2.37 |
| 250 | 35 | 70 | 70 | 50 | 20 | M8 | 38 | 170 | 4/6 | 2.25/230 | 2.891/3.256 | 3.48/3.53 |
| 280 | 35 | 70 | 70 | 56 | 20 | M8 | 42 | 190 | 4/6 | 2.38/2.48 | 3.172/3.661 | 3.61/3.71 |
| 320 | 40 | 75 | 75 | 64 | 25 | M8 | 50 | 215 | 6/8 | 3.38/3.5 | 4.981/5.621 | 5.06/5.18 |
| 360 | 40 | 75 | 75 | 72 | 25 | M8 | 55 | 240 | 6/8 | 3.71/3.92 | 5.676/6.524 | 5.39/5.6 |
| 400 | 45 | 80 | 80 | 80 | 25 | M10 | 60 | 270 | 8/10 | 5.09/5.36 | 8.306/9.355 | 6.8/7.07 |
| 450 | 50 | 85 | 85 | 90 | 25 | M10 | 70 | 300 | 8/10 | 6.03/6.41 | 10.2/11.59 | 7.92/8.3 |
| 500 | 55 | 90 | 90 | 100 | 25 | M12 | 75 | 335 | 8/10 | 7.2/7.63 | 12.19/13.83 | 10.62/11.05 |
| 560 | 60 | 100 | 100 | 112 | 25 | M12 | 85 | 375 | 10/12 | 10.83/11.35 | 18.74/20.78 | 14.55/15.07 |
| 630 | 65 | 105 | 105 | 126 | 30 | M12 | 95 | 420 | 10/12 | 13.19/13.91 | 23.09/25.72 | 17.06/17.78 |
| 710 | 70 | 110 | 110 | 142 | 30 | M12 | 105 | 475 | 10/12 | 15.44/16.46 | 27.82/31.22 | 20.33/21.35 |
| 800 | 75 | 120 | 120 | 160 | 30 | M12 | 120 | 535 | 12/14 | 22.5/23.68 | 41.62/45.87 | 27.75/28.93 |
| 900 | 80 | 130 | 130 | 180 | 30 | M12 | 135 | 600 | 12/14 | 29.24/30.77 | 53.36/58.76 | 34.82/36.35 |
| 1000 | 85 | 140 | 140 | 200 | 30 | M12 | 150 | 670 | 12/14 | 37.03/38.4 | 66.961/73.13 | 44.2/45.57 |
| 1120 | 90 | 150 | 150 | 224 | 30 | M12 | 165 | 750 | 14/16 | 50.77/52.89 | 93.77/101.12 | 58.48/60.6 |
| 1250 | 100 | 160 | 160 | 250 | 30 | M16 | 190 | 840 | 14/16 | 62.37/72.67 | 126.2/136.5 | 70.77/73.56 |
| 1400 | 110 | 180 | 180 | 280 | 30 | M16 | 210 | 940 | 14/16 | 82.09/85.5 | 150.68/163.39 | 92.65/96.06 |
| 1600 | 120 | 190 | 190 | 320 | 30 | M16 | 240 | 1070 | 16/18 | 114.77/119.23 | 216.7/233.2 | 125.84/130.3 |
| 1800 | 130 | 200 | 200 | 360 | 35 | M16 | 270 | 1200 | 16/18 | 142.5/148.5 | 271.2/292.3 | 154.2/160.2 |
| 2000 | 140 | 210 | 210 | 400 | 35 | M16 | 300 | 1340 | 16/18 | 173.59/182.60 | 333.2/361.1 | 185.8/194.9 |
| 2240 | 150 | 220 | 220 | 448 | 35 | M18 | 335 | 1500 | 18/20 | 238.53/247/63 | 463.0/495.5 | 252.6/261.7 |
| 2500 | 160 | 240 | 240 | 500 | 40 | M18 | 375 | 1670 | 18/20 | 287.68/305.16 | 567.4/614 | 302.8/320.3 |
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
