螺带螺杆式搅拌器

产品分类：立式化工搅拌设备

咨询热线：400-797-0028

产品详情

本公司生产近30类，计140多种搅拌器，从最常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：


	材料代号
	搅拌器轴孔径
	搅拌器的外径，
	搅拌器型式代号

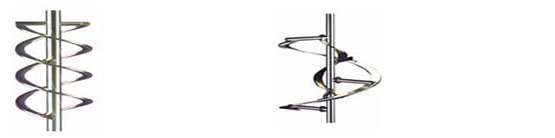

螺带螺杆式搅拌器
螺带式－LD、锥底螺带式－ZLD、螺带螺杆式－LDG、锥底螺带螺杆式－ZLG
此类搅拌器为慢速型搅拌器，常在层流区操作，液体沿着螺旋面上升或下降形成轴向的上下循环，适用于中高粘度液体的混合和传热等过程。常用介质粘度μ＜105cP，常用转速n＝0.5－50rpm，v＝2m/s。LD螺带式搅拌器的螺带外廊接近于搅槽内壁，搅拌直径大，强化了进罐壁的液体的上下循环，高粘度液体的传热过程很适用。LDG螺带螺杆组合式，同时具有螺杆和螺带的特性，强化了液体内外围的循环，特别对非牛顿型似塑性及粘弹性液体有效。ZLD锥底螺带型，ZLG锥底螺带螺杆型，其特点是底形可和锥形釜底相配，可按要求设计。

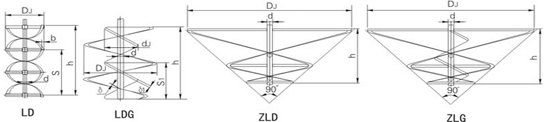

螺带式，螺带螺杆式搅拌器主要参数

DJ	d	d1	b	S	s1	δ	δ1	h	φ	重量(kg)
DJ	d	d1	b	S	s1	δ	δ1	h	φ	LD	LDG	ZLD	ZLG
285	40	80	25	285	80	4	2	285	14	5.725	5.839	4.32	5.14
380	50	100	30	380	100	4	2	380	18	11.06	11.25	8.56	10.01
470	60	125	35	470	125	6	3	470	18	19.76	20.23	15.33	17.53
570	70	150	45	570	150	6	3	570	25	32.18	32.88	20.05	27.21
660	80	180	50	660	180	8	4	660	32	50.15	51.53	38.78	45.67
760	85	200	60	760	200	8	4	760	38	65.63	67.48	50.67	58.93
850	90	230	70	850	230	10	6	850	45	88.54	92.42	67.45	79.45
950	100	250	80	950	250	10	6	950	45	116.8	121.4	90.00	98.89
1140	110	300	95	1140	300	12	8	1140	57	175.9	785.1	135.02	148.3
1340	120	350	110	1340	350	12	8	1340	57	238.7	252.6	185.79	212
1530	130	400	125	1530	400	14	10	1530	76	343.0	366.6	263	306.4
1730	140	450	140	1230	450	14	10	1730	76	437.8	468.8	338.92	405.2
1920	150	500	160	1920	500	16	12	1920	89	586.0	633.1	449.72	541.9
2120	160	550	175	2120	550	16	12	2120	89	731.9	772.2	553.4	640.9
2320	170	600	190	2320	600	18	14	2320	108	906.8	999.5	706.44	827.5
2520	180	650	200	2520	650	20	14	2520	108	1127	1226	864.7	995.9

备注：重量包括h高度内的轴的重量，可根据用户要求确定桨高度。
